耐火聚氯乙烯绝缘聚氯乙烯护套电力电缆

发布时间：2015-9-14 11:17:46　　浏览：次

1、适用范围：
    本产品适用于交流50HZ,额定电压（Uo/U）0.6/1kv及以下，有耐火要求的电力线路中，供输配电使用。
2、使用特性：
    电缆导体的最高额定温度为70℃；
    短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃；
    敷设电缆时的环境应不低于0℃，其最小弯曲半径不小于电缆外径的15倍。
3、型号及名称：
    NHVV—铜芯耐火聚氯乙烯绝缘聚氯乙烯护套电力电缆
    NHVV22—铜芯耐火聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
4、规格范围（表1）：

型　　　号	芯　数	标称截面（mm²）
NHVV NHVV₂₂	1	10——400
NHVV NHVV₂₂	2	10——185
NHVV NHVV₂₂	3	10——240
NHVV NHVV₂₂	3+1	16——240
NHVV NHVV₂₂	4	10——185

5、主要性能（表2）：（表略）
    成品电缆导体直流电阻见《聚氯乙烯绝缘聚氯乙烯护套电力电缆》中的直流电阻。
    成品电缆应经受交流50HZ，3.5kv电压试验，5min不击穿。
    成品电缆应能通过GB12666.6—90耐火试验，试验条件见表2。

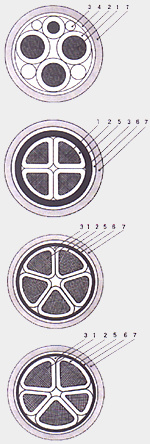

1、铜（铝）导电线芯
2、聚氯乙烯绝缘
3、聚丙烯填充
4、缆芯包扎带
5、绕包内垫层
6、双钢带铠装层
7、聚氯乙烯或聚乙烯外护套

耐火类别	A类	B类
火焰温度℃	950——1000	750——800
施加电压KV	1	1
供火时间min	90	90

0.6/1KV级非铠装塑力缆（耐火型）

标称截面 mm²	单芯电缆			双芯电缆			三芯电缆
	外径mm	重量kg/km		外径mm	重量kg/km		外径mm	重量kg/km
	外径mm	NH-VV	NH-VLV	外径mm	NH-VV	NH-VLV	外径mm	NH-VV	NH-VLV
1.5	7.26	22	——	11.32	138	——	11.88	158	——
2.5	7.66	32	17	12.12	170	139	12.75	197	150
4	8.53	57	33	13.86	219	170	14.62	301	227
6	9.15	79	43	14.88	283	211	15.72	370	262
10	10.33	122	59	17.46	406	279	18.50	532	341
16	11.38	183	84	19.56	553	351	20.76	743	440
25	13.10	283	125	19.22	729	416	23.76	1051	582
35	14.24	379	160	20.04	937	505	25.56	1352	703
50	15.98	511	214	23.04	1125	639	28.12	1781	903
70	17.78	717	287	25.54	1658	811	31.22	2425	1154
95	20.08	981	386	29.00	2236	1063	34.89	3267	1508
120	21.69	1221	468	31.25	2744	1260	37.65	4026	1806
150	23.63	1498	574	34.27	3336	1514	40.73	4919	2185
185	25.92	1872	713	37.76	4135	1846	44.42	6092	2659
240	29.13	2447	923				48.23	7862	3357
300	32.16	3052	1141
400	35.73	3880	1435
标称截面 mm²	四芯电缆			(3+1) 芯电缆			(3+2) 芯电缆
	外径mm	重量kg/km		外径mm	重量kg/km		外径mm	重量kg/km
	外径mm	NH-VV	NH-VLV	外径mm	NH-VV	NH-VLV	外径mm	NH-VV	NH-VLV
1.5	12.84	191	——	——	——	——	——	——	——
2.5	13.80	237	175	13.54	220	——	14.87	281	——
4	15.90	364	264	15.34	324	235	16.70	401	298
6	17.13	465	321	16.78	430	297	18.50	550	380
10	20.25	570	417	19.81	514	381	20.44	748	468
16	22.78	941	539	22.13	904	498	24.25	1084	654
25	22.78	1327	702	22.13	1209	640	28.88	1655	943
35	24.91	1725	860	24.03	1507	758	31.90	1926	1023
50	27.63	2276	1106	27.33	2034	996	33.80	2425	1235
70	31.49	3147	1452	29.92	2766	1274	37.62	3294	1592
95	35.67	4262	1915	33.82	3725	1674	42.08	4425	2081
120	38.88	5262	2294	37.32	4705	2057	46.02	5620	2549
150	32.92	6425	2781	40.53	5603	2276	48.55	6494	2915
185	47.31	8007	3429	44.73	7045	3026	53.78	8264	3659
240	53.21	10381	4375	50.19	9080	3842	59.32	10583	4597
300							64.92	13051	5602
400

0.6/1KV级钢带铠装塑力缆（耐火型）

标称截面 mm²	单芯电缆			双芯电缆			三芯电缆
	外径mm	重量kg/km		外径mm	重量kg/km		外径mm	重量kg/km
	外径mm	NH-VV₂₂	NH-VLV₂₂	外径mm	NH-VV₂₂	NH-VLV₂₂	外径mm	NH-VV₂₂	NH-VLV₂₂
1.5	——	——	——	14.12	274	——	15.08	309	——
2.5	——	——	——	14.92	316	285	15.95	357	310
4	—	——	——	16.66	385	336	19.07	502	428
6	——	——	——	17.68	461	391	18.92	565	459
10	12.73	285	222	20.26	615	488	21.70	741	550
16	13.78	380	281	21.36	786	584	23.96	994	697
25	15.50	511	353	22.36	938	625	26.96	1326	857
35	16.64	629	410	23.04	1162	730	28.96	1659	1010
50	18.38	794	497	25.44	1475	889	32.72	2456	1578
70	20.18	1030	600	28.13	1949	1102	35.82	3171	1900
95	22.48	1340	745	32.80	2906	1733	39.49	4094	2335
120	24.09	1611	858	35.05	3463	1979	42.25	4915	2690
150	26.03	1923	999	38.07	4122	2300	45.33	5876	3142
185	28.52	2351	1192	41.56	5000	2711	49.02	7134	3701
240	32.93	3341	1817				53.03	9011	4506
300	36.76	4120	2209				57.69	10970	5339
400	40.53	5094	2649
标称截面 mm²	四芯电缆			(3+1) 芯电缆			(3+2) 芯电缆
	外径mm	重量kg/km		外径mm	重量kg/km		外径mm	重量kg/km
	外径mm	NH-VV₂₂	NH-VLV₂₂	外径mm	NH-VV₂₂	NH-VLV₂₂	外径mm	NH-VV₂₂	NH-VLV₂₂
1.5	15.64	344	——	——	——	——	——	——	——
2.5	16.60	404	342	16.34	382	——	17.27	441	——
4	18.70	551	451	18.14	507	418	19.10	584	470
6	19.93	666	593	19.75	562	496	20.90	750	580
10	23.05	901	648	22.61	832	519	22.76	906	679
16	25.58	1195	793	24.93	1127	761	26.65	1352	922
25	25.11	1595	970	24.53	1449	880	32.66	2319	1607
35	27.31	2026	1156	24.43	1769	1020	34.32	2613	1710
50	31.63	2954	1784	31.33	2681	1543	37.80	3218	2028
70	35.29	3889	2194	33.73	3459	1967	41.42	4152	2450
95	39.47	5097	2750	37.82	4460	2409	45.88	5382	3058
120	42.68	6161	3193	41.12	5559	2911	50.00	6686	3615
150	46.92	7432	3788	44.33	6529	3372	52.54	7615	4036
185	51.11	9080	4502	48.53	8034	4045	57.58	9478	4873
240	57.05	61586	5580	53.99	10229	4983	63.12	11918	5932
300	62.38	14186	6679	59.28	12535	6992	68.72	14513	7064
400	68.93	17814	8164
