一、用途：
适用于交流额定电压Uo/U为3.6/6KV及以下铜芯橡皮绝缘橡皮护套矿用软电缆。
二、使用特性：
1、采煤机软电缆（UC、UCP）、移动橡套软电缆（UY、UYP）
1）额定电压为Uo/U分别为0.38/0.66KV、0.66/1.14KV和1.9/3.3KV。
2）电缆导体的长期允许工作温度为65℃。
3）电缆的最小弯曲半径为电缆直径的6倍。
4）黄色护套电缆不得在日光下长期暴露。
2、采煤机屏蔽监视加强型软电缆（UCPJB）
1）额定电压Uo/U为0.66/1.14KV
2）电缆导体的长期允许工作温度为90℃。
3）电缆的最小弯曲半径为电缆直径的15倍。
4）电缆不得在日光下长期暴露。
3、采煤机金属屏蔽软电缆（UCPT）
1） 额定电压Uo/U为0.66/1.14KV
2） 电缆导体的长期允许工作温度为90℃。
3） 电缆的最小弯曲半径为电缆直径的6倍。
4、屏蔽监视型软电缆（UYPJ）、屏蔽橡套软电缆（UYP、UYPT、UYPD）
1）额定电压Uo/U为3.6/6KV。
2）电缆导体的长期允许工作温度为90℃。
3）电缆的最小弯曲半径为电缆直径的6倍。
4）电缆不得在日光下长期暴露。
5）电缆的地线芯必须发好接地。
5、矿用电钻电缆（UZ、UZP）、矿用移动轻型橡套软电缆（UYQ）
1）额定电压Uo/U为0.3/0.5KV
2）电缆导体的长期允许工作温度为65℃。
3）电缆的最小弯曲半径为电缆直径的6倍。
三、型号、名称及用途：
型号、名称及用途电表1
|
|
表1
|
|
型号
|
名称
|
用途
|
|
UC-0.38/0.66
|
采煤机橡套软电缆
|
采煤机及类似设备的电源连接
|
|
UCP-0.38/0.66、UCP-0.66/1.14、UCP-1.9/3.3
|
采煤机屏蔽橡套软电缆
|
|
UCPJB-0.66/1.14
|
采煤机屏蔽监视编织加强型橡套软电缆
|
采煤机及类似设备的电源连接，电缆可直接拖拽使用
|
|
UCPT-0.66/1.14
|
采煤机金属屏蔽橡套软电缆
|
采煤机及类似设备的电源连接
|
|
UY-0.38/0.66 UYP-0.38/0.66 UYP-0.66/1.14
|
矿用移动橡套软电缆
矿用移动屏蔽橡套软电缆
矿用移动屏蔽橡套软电缆
|
各种井下移动采煤设备的电源连接
|
|
UYPJ-3.6/6
|
矿用移动屏蔽橡套软电缆
|
井下移动变压器及类似设备的电源连接
|
|
UYP-3.6/6 UYPT-3.6/6
|
矿用移动屏蔽监视型橡套软电缆
|
移动式地面矿山机械电源连接，环境温度下限为-20℃
|
|
UYPD-3.6/6 UYPTD-3.6/6
|
矿用移动屏蔽橡套软电缆
矿用移动金属屏蔽橡套软电缆
|
移动式地面矿山机械电源连接，环境温度下限为-40℃
|
|
UZ-0.3/0.5 UZP-0.3/0.5
|
矿用电钻电缆
矿用屏蔽电钻电缆
|
煤矿井下电钻的电源连接
|
|
UYQ-0.3/0.5
|
矿用移动轻型橡套软电缆
|
煤矿井下巷道照明，运输机联锁和控制与信号设备电源连接
|
|
|
|
|
四、产品规格及技术参数：
1、生产范围
额定电压、芯数有标称截面图见表2
|
|
表2
|
|
型号
|
额定电压
|
动力线芯数
|
动力线芯标称截面
|
|
UC-0.38/0.66
UCP-0.38/0.66
UCP-0.66/1.14
UCP-1.9/3.3
|
0.38/0.66KV
0.38/0.66KV
0.66/1.14KV
1.9/3.3KV
|
3
3
3
3
|
16-50
16-50
35-95
10-95
|
|
UCPJB-0.66/1.14
|
0.66/1.14KV
|
3
|
35-95
|
|
UCPT-0.66/1.14
|
0.66/1.14KV
|
3
|
16-95
|
|
UY-0.38/0.66
UYP-0.38/0.66
UYP-0.66/1.14
|
0.38/0.66KV
0.38/0.66KV
0.66/1.14KV
|
3
3
3
|
4-70
4-70
10-95
|
|
UYPJ-3.6/6
|
3.6/6KV
|
3
|
25-120
|
|
UYP-3.6/6
UYPT-3.6/6
|
3.6/6KV
3.6/6KV
|
3
3
|
16-50
16-50
|
|
UYPD-3.6/6
UYPTD-3.6/6
|
3.6/6KV
3.6/6KV
|
3
3
|
16-50
16-50
|
|
UZ-0.3/0.5
UZP-0.3/0.5
|
0.3/0.5KV
0.3/0.5KV
|
3
3
|
2.5-4
2.5-4
|
|
UYQ-0.3/0.5
|
0.3/0.5KV
|
2-12
|
1.0-2.5
|
|
|
|
|
2、产品规格及技术参数分别见表3--1到表3--12。
表3--1采煤机橡套软电缆、采煤机屏蔽橡套软电缆
|
|
表3--1
|
|
芯数×标称截面 mm2
|
电缆近似外径 mm
|
电缆近似重量 kg/km
|
|
动力线芯
|
地线芯
|
控制线芯
|
UC
0.38/0.66
|
UCP
0.38/0.66
|
UCP
0.38/0.66
|
UCP
0.38/0.66
|
|
3×16
|
1×4
|
3×2.5
|
31.4
|
34.8
|
1533
|
1790
|
|
3×25
|
1×6
|
4×2.5
|
41.4
|
41.4
|
2322
|
2578
|
|
3×35
|
1×6
|
4×4
|
46.4
|
46.4
|
2931
|
3257
|
|
3×50
|
1×10
|
7×4
|
50.7
|
50.7
|
3874
|
4253
|
|
|
结构简图：
|
|
|
1-动力线芯导体
2-动力线芯绝缘
3-绝缘屏蔽
4-控制线芯导体
5-控制线芯绝缘
6-接地线芯导体
7-外护套
|
|
|
|
|
表3--2采煤机屏蔽橡套软电缆
|
|
芯数×标称截面 mm2
|
电缆近似外径 mm
|
电缆近似重量 kg/km
|
|
动力线芯
|
地线芯
|
控制线芯
|
UCP-0.66/1.14
|
UCP-0.66/1.14
|
|
3×35
|
1×6
|
3×6
|
48.4
|
3502
|
|
3×50
|
1×10
|
3×6
|
54.7
|
4623
|
|
3×70
|
1×16
|
3×6
|
59.6
|
5509
|
|
3×95
|
1×25
|
3×10
|
65.2
|
7136
|
|
|
结构简图：
|
|
|
1-动力线芯导体
2-动力线芯绝缘
3-绝缘屏蔽
4-控制线芯导体
5-控制线芯绝缘
6-接地线芯导体
7-外护套
|
|
|
|
|
表3--3采煤机屏蔽橡套软电缆
|
|
芯数×标称截面 mm2
|
电缆近似外径 mm
|
电缆近似重量 kg/km
|
|
动力线芯
|
地线芯
|
控制线芯
|
UCP-1.9/3.3
|
UCP-1.9/3.3
|
|
3×10
|
1×6
|
4×4
|
49.0
|
2681
|
|
3×16
|
1×10
|
4×4
|
50.3
|
2845
|
|
3×25
|
1×10
|
4×4
|
53.1
|
3293
|
|
3×35
|
1×16
|
4×4
|
58.3
|
3863
|
|
3×50
|
1×25
|
4×4
|
61.7
|
4850
|
|
3×70
|
1×35
|
4×6
|
67.4
|
6005
|
|
3×95
|
1×50
|
4×6
|
72.0
|
7376
|
|
|
结构简图：
|
|
|
1-动力线芯导体
2-导体屏蔽
3-动力线芯绝缘
4-编织屏蔽（兼地线芯）
5-半导电填充
6-控制线芯导体
7-控制线芯导体
8-外护套
|
|
|
|
|
表3--4采煤机屏蔽监视编织加强型橡套软电缆
|
|
芯数×标称截面 mm2
|
电缆近似外径 mm
|
电缆近似重量 kg/km
|
|
动力线芯
|
地线芯
|
控制线芯
|
UCPJB-0.66/1.14
|
UCPJB-0.66/1.14
|
|
3×35
|
1×16
|
2×2.5
|
43.3
|
3107
|
|
3×50
|
1×25
|
2×2.5
|
48.8
|
4037
|
|
3×70
|
1×35
|
2×2.5
|
53.2
|
5298
|
|
3×95
|
1×50
|
2×2.5
|
61.2
|
6641
|
|
|
结构简图：
|
|
|
1-动力线芯导体
2-动力线芯绝缘
3-绝缘屏蔽
4-控制线芯导体
5-控制线芯绝缘
6- 内护层
7-编织加强层（兼地线芯）
8-监视线芯
9-外护套
|
|
|
|
|
表3--5采煤机金属屏蔽橡套软电缆
|
|
芯数×标称截面 mm2
|
电缆近似外径 mm
|
电缆近似重量 kg/km
|
|
动力线芯
|
地线芯
|
监视线芯
|
UCPT-0.66/1.14
|
UCPT-0.66/1.14
|
|
3×16
|
1×16
|
1×16
|
41.4
|
2438
|
|
3×25
|
1×16
|
1×16
|
45.5
|
2952
|
|
3×35
|
1×16
|
1×16
|
50.1
|
3556
|
|
3×50
|
1×25
|
1×25
|
54.5
|
4528
|
|
3×70
|
1×35
|
1×35
|
60.9
|
5869
|
|
3×95
|
1×50
|
1×50
|
67.6
|
7491
|
|
|
结构简图：
|
|
|
1-动力线芯导体
2-地线芯导体
3-动力线芯绝缘
4-金属/纤维屏蔽
5-监视线芯导体
6-监视线芯绝缘
7-外护套
|
|
|
|
|
表3--6矿用移动橡套软电缆、矿用移动屏蔽橡套软电缆
|
|
芯数×标称截面 mm2
|
电缆近似外径 mm
|
电缆近似重量 kg/km
|
|
动力线芯
|
地线芯
|
UY0.38/0.66
|
UYP0.38/0.66
|
UY0.38/0.66
|
UYP0.38/0.66
|
|
3×4
|
1×4
|
21.1
|
25.0
|
634
|
819
|
|
3×6
|
1×6
|
23.7
|
26.6
|
821
|
969
|
|
3×10
|
1×10
|
28.3
|
31.5
|
1242
|
1419
|
|
3×16
|
1×10
|
30.4
|
34.3
|
1473
|
1713
|
|
3×25
|
1×16
|
35.9
|
39.8
|
2104
|
2400
|
|
3×35
|
1×16
|
39.5
|
43.4
|
2584
|
2908
|
|
3×50
|
1×16
|
44.5
|
47.9
|
3398
|
3706
|
|
3×70
|
1×25
|
49.9
|
52.9
|
4455
|
4761
|
|
|
结构简图：
|
|
|
1-动力线芯导体
2-动力线芯绝缘
3-绝缘屏蔽
4-填充
5-地线芯导体
6-外护套
|
|
|
|
|
表3--7矿用移动屏蔽橡套软电缆
|
|
芯数×标称截面 mm2
|
电缆近似外径 mm
|
电缆近似重量 kg/km
|
|
动力线芯
|
地线芯
|
UYP-0.66/1.14
|
UYP-0.66/1.14
|
|
3×10
|
1×10
|
33.5
|
1571
|
|
3×16
|
1×10
|
35.6
|
1840
|
|
3×25
|
1×16
|
41.2
|
2536
|
|
3×35
|
1×16
|
45.3
|
3106
|
|
3×50
|
1×16
|
49.8
|
3952
|
|
3×70
|
1×25
|
55.7
|
5056
|
|
3×95
|
1×25
|
61.5
|
6268
|
|
|
结构简图：
|
|
|
1-动力线芯导体
2-动力线芯绝缘
3-绝缘屏蔽
4-填充
5-地线芯导体
6-外护套
|
|
|
|
|
表3--8矿用移动屏蔽监视型橡套软电缆
|
|
芯数×标称截面 mm2
|
电缆近似外径 mm
|
电缆近似重量 kg/km
|
|
动力线芯
|
地线芯
|
监视线芯
|
UYPJ-3.6/6
|
UYPJ-3.6/6
|
|
3×25
|
3×16/3
|
3×2.5
|
68.2
|
5330
|
|
3×35
|
3×16/3
|
3×2.5
|
72.3
|
6103
|
|
3×50
|
6×25/3
|
3×2.5
|
75.3
|
7018
|
|
|
结构简图：
|
|
|
1-动力线芯导体
2-导体屏蔽
3-动力线芯绝缘
4-绝缘屏蔽（兼地线芯）
5-内护套
6-监视线芯及半导电带包层
7-外护套
|
|
|
|
|
表3--9矿用移动屏蔽橡套软电缆
|
|
芯数×标称截面 mm2
|
电缆近似外径 mm
|
电缆近似重量 kg/km
|
|
动力线芯
|
地线芯
|
UYP3.6/6
|
UYPD3.6/6
|
UYP3.6/6
|
UYPD3.6/6
|
|
3×16
|
1×16
|
52.0
|
52.0
|
3502
|
3329
|
|
3×25
|
1×16
|
54.8
|
54.8
|
4020
|
3832
|
|
3×35
|
1×16
|
58.5
|
58.5
|
4666
|
4457
|
|
3×50
|
1×25
|
61.9
|
61.9
|
5504
|
5276
|
|
|
结构简图：
|
|
|
1-动力线芯导体
2-导体屏蔽
3-动力线芯绝缘
4-绝缘屏蔽
5-半导电填充
6-地线芯导体
7-外护套
|
|
|
|
|
表3--10矿用移动金属屏蔽橡套软电缆
|
|
芯数×标称截面 mm2
|
电缆近似外径 mm
|
电缆近似重量 kg/km
|
|
动力线芯
|
地线芯
|
UYPT3.6/6
|
UYPTD3.6/6
|
UYPT3.6/6
|
UYPTD3.6/6
|
|
3×16
|
3×16/3
|
55.6
|
55.6
|
3657
|
3447
|
|
3×25
|
3×16/3
|
58.8
|
58.8
|
4225
|
3994
|
|
3×35
|
3×16/3
|
62.2
|
62.2
|
4942
|
4684
|
|
3×50
|
3×25/3
|
65.9
|
65.9
|
5749
|
5471
|
|
|
结构简图：
|
|
|
1-动力线芯导体
2-导体屏蔽
3-动力线芯绝缘
4-金属屏蔽（兼地线芯）
5-外护套
|
|
|
|
|
表3--11矿用电钻电缆、矿用屏蔽电钻电缆
|
|
芯数×标称截面 mm2
|
导电线
芯根数/
直径 mm
|
电缆近似外径 mm
|
电缆近似重量 kg/km
|
|
动力线芯
|
地线芯
|
控制线芯
|
0.3/0.5
|
0.3/0.5
|
|
UZ
|
UZP
|
UZ
|
UZP
|
|
3×2.5
|
1×2.5
|
|
77/0.20
|
18.1
|
21.0
|
497
|
532
|
|
3×4
|
1×4
|
|
126/0.20
|
19.7
|
22.7
|
602
|
659
|
|
3×2.5
|
1×2.5
|
1×2.5
|
77/0.20
|
19.4
|
22.7
|
569
|
650
|
|
3×4
|
1×4
|
1×4
|
126/0.20
|
21.2
|
24.6
|
722
|
811
|
|
|

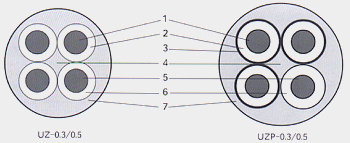

结构简图：
|
|
|
1-动力线芯导体
2-动力线芯绝缘
3-绝缘屏蔽
4-填芯
5-地线芯导体
6-地线芯包层
7-外护套
|
|
|
|
|
表3--12矿用移动轻型橡套软电缆
|
|
芯数×标称截面 mm2
|
电缆近似外径 mm
|
电缆近似重量 kg/km
|
|
UYQ-0.3/0.5
|
UYQ-0.3/0.5
|
|
2×1.0
|
9.6
|
123
|
|
2×1.5
|
10.6
|
162
|
|
2×2.5
|
12.6
|
224
|
|
3×1.0
|
10.1
|
142
|
|
3×1.5
|
11.5
|
189
|
|
3×2.5
|
13.4
|
263
|
|
4×1.0
|
10.9
|
169
|
|
4×1.5
|
12.5
|
228
|
|
4×2.5
|
15.6
|
357
|
|
7×1.0
|
12.8
|
243
|
|
7×1.5
|
15.8
|
368
|
|
7×2.5
|
18.4
|
518
|
|
12×1.0
|
17.5
|
423
|
|
12×1.5
|
21.3
|
627
|
|
12×2.5
|
24.8
|
881
|
|
|
结构简图：
|
|
|
1-导体
2-橡皮绝缘
3-填芯
4-橡皮护套
|
|
|
|
|
五、技术性能：
1、20℃时的导体直流电阻见表4。
2、绝缘电阻电见表5。
3、工频交流试验电压值见表6。
|
|
表4
|
|
芯数×标称截面 mm2
|
导体结构
|
20℃时导体最大电阻欧/千米
|
|
根数/直径
|
镀锡
|
不镀锡
|
|
1.0
|
32/0.20
|
20.0
|
19.5
|
|
1.5
|
30/0.25
|
13.7
|
13.3
|
|
2.5
|
49/0.25
|
8.21
|
7.98
|
|
4
|
56/0.30
|
5.09
|
4.95
|
|
6
|
84/0.30
|
3.39
|
3.30
|
|
10
|
84/0.40
|
1.95
|
1.91
|
|
16
|
120/0.40
|
1.24
|
1.21
|
|
25
|
190/0.40
|
0.795
|
0.780
|
|
35
|
266/0.40
|
0.565
|
0.554
|
|
50
|
380/0.40
|
0.393
|
0.386
|
|
70
|
342/0.50
|
0.277
|
0.272
|
|
95
|
456/0.50
|
0.210
|
0.206
|
|
|
|
|
表5
|
动力芯数
标称截面 mm2
|
20℃时导体最小电阻欧/千米
|
|
0.38/0.66KV
|
0.66/1.14KV
|
1.9/3.3KV
|
3.6/6KV
|
|
|
UC、UCP、UY、UYP、UCPJB
|
UCPT
|
UCP
|
UYP、UYPT、UYPJ、UYPD、UYPTD
|
|
4
|
200
|
-
|
-
|
-
|
|
6
|
180
|
-
|
-
|
-
|
|
10
|
160
|
-
|
-
|
-
|
|
16
|
120
|
350
|
-
|
750
|
|
25
|
120
|
300
|
-
|
650
|
|
35
|
100
|
260
|
450
|
550
|
|
50
|
100
|
230
|
400
|
500
|
|
70
|
80
|
210
|
350
|
400
|
|
95
|
80
|
200
|
300
|
400
|
|
控制线芯
|
|
50
|
|
|
|
|
|
|
表6
|
|
绝缘芯数类型
|
额定电压KV
|
试验电压(有效值)KV
|
施加电压时间 min
|
|
其他
|
UCPJB
|
|
动力线芯
|
3.6/6
1.9/3.3
0.66/1.14
0.38/0.66
0.3/0.5
|
11.0
6.8
3.7
3.0
2.0
|
——
——
3.0
——
——
|
5
|
|
控制线芯
|
——
|
1.5
|
1.5
|
5
|
|
|
|
|
六、交货要求：
①电缆根据双方的协议长度交货。
②无协议时，按表7规定长度交货，短段长度应不超过交货总长度的10％
③长度计量误差不超过±0.5％。
④电缆应整齐卷绕在电缆交货盘上，电缆端头应紧密包封，露出电缆盘外面的长度应满 足交流电压试验的要求。
⑤每一电缆盘上只允许卷绕同一型号同一规格的电缆。
表7
|
|
绝缘芯数类型
|
长度(最小值) m
|
电缆类别
|
长度(最小值) m
|
|
标准
|
短段
|
|
标准
|
短段
|
|
3.6/6KV电缆
采煤机电缆
移动设备电缆
|
150
200
100
|
40
50
40
|
轻型橡套电缆
电钻电缆
|
100
100
|
40
40
|
|
